Τύποι συστημάτων μεταφοράς: Πώς να επιλέξετε το κατάλληλο για τη γραμμή παραγωγής σας

Σε κάθε γραμμή παραγωγής, η σωστή μεταφορά των υλικών και των προϊόντων παίζει καθοριστικό ρόλο. Από την εισαγωγή των πρώτων υλών σε μια εγκατάσταση μέχρι τη συσκευασία του τελικού προϊόντος, κάθε στάδιο πρέπει να συνδέεται ομαλά με το επόμενο.

Εδώ ακριβώς έρχονται τα βιομηχανικά συστήματα μεταφοράς. Περιορίζουν τις χειροκίνητες εργασίες, συνδέουν διαφορετικά στάδια της παραγωγής και βοηθούν στη διατήρηση μιας σταθερής ροής. Ωστόσο, δεν είναι όλα τα συστήματα κατάλληλα για κάθε εφαρμογή.

Χρειάζεστε μια μεταφορική ταινία, μια ραουλιέρα ή κάποια πιο εξειδικευμένη κατασκευή; Η απάντηση εξαρτάται από το προϊόν που θέλετε να μεταφέρετε, τον τρόπο λειτουργίας της γραμμής σας και τις συνθήκες που επικρατούν στην εγκατάστασή σας.

Ας δούμε, λοιπόν, ποιοι είναι οι βασικοί τύποι μεταφορικών συστημάτων και τι χρειάζεται να γνωρίζετε πριν επιλέξετε την κατάλληλη λύση.

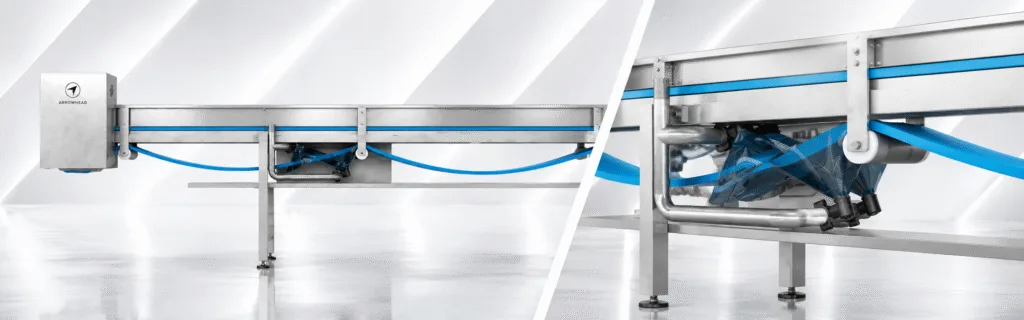

Τα βιομηχανικά συστήματα μεταφοράς είναι μηχανολογικές κατασκευές που επιτρέπουν τη μετακίνηση υλικών, προϊόντων ή εξαρτημάτων από ένα σημείο σε άλλο μέσα σε μια παραγωγική εγκατάσταση.

Ανάλογα με τον σχεδιασμό τους, μπορούν να μεταφέρουν μεμονωμένα προϊόντα, συσκευασμένα είδη, χύδην υλικά ή μεγάλα και βαριά φορτία. Χρησιμοποιούνται ευρέως στη βιομηχανία τροφίμων, τη μεταποίηση, την επεξεργασία ξύλου, τη συσκευασία και τα logistics.

Τα περισσότερα συστήματα αποτελούνται από ένα πλαίσιο στήριξης, μια επιφάνεια μεταφοράς και, όπου απαιτείται, έναν μηχανισμό κίνησης. Η μετακίνηση πραγματοποιείται με τη βοήθεια ηλεκτροκινητήρων, μειωτήρων, ιμάντων, ράουλων ή αλυσίδων, ενώ οι οδηγοί και τα συστήματα ελέγχου εξασφαλίζουν την ομαλή διακίνηση των προϊόντων.

Για παράδειγμα, ένα σύστημα μεταφοράς μπορεί να παραλαμβάνει προϊόντα από ένα μηχάνημα επεξεργασίας και να τα οδηγεί απευθείας στο στάδιο της συσκευασίας, χωρίς να απαιτείται συνεχής χειροκίνητη παρέμβαση.

Η λειτουργία τους, όμως, δεν περιορίζεται στη μετακίνηση. Μπορούν επίσης να εξυπηρετούν διαδικασίες διαλογής, ελέγχου, προσωρινής συγκέντρωσης προϊόντων και συγχρονισμού διαφορετικών μηχανημάτων.

Το σημαντικό είναι κάθε σύστημα να έχει επιλεγεί με βάση τις πραγματικές ανάγκες της εφαρμογής.

Διαβάστε επίσης: Custom Engineering: Εξατομικευμένες μηχανολογικές λύσεις

Τα μεταφορικά συστήματα διαφέρουν ως προς τον τρόπο λειτουργίας, την αντοχή σε φορτία, την επιφάνεια μεταφοράς και τις απαιτήσεις εγκατάστασης. Ορισμένα είναι κατάλληλα για ευαίσθητα προϊόντα, ενώ άλλα έχουν σχεδιαστεί για βαριά υλικά και απαιτητικά βιομηχανικά περιβάλλοντα.

Ας δούμε τις βασικότερες κατηγορίες και πού χρησιμοποιείται καθεμία.

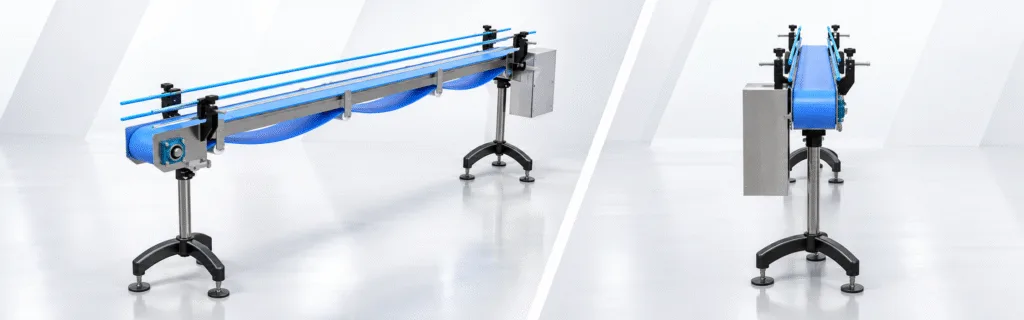

Συστήματα με μεταφορική ταινία

Οι μεταφορικές ταινίες αποτελούν μία από τις πιο διαδεδομένες λύσεις στη βιομηχανική διακίνηση υλικών. Η λειτουργία τους βασίζεται σε έναν συνεχόμενο ιμάντα, ο οποίος κινείται γύρω από τροχαλίες μέσω ενός κινητήριου μηχανισμού.

Το βασικό τους πλεονέκτημα είναι η ενιαία επιφάνεια μεταφοράς. Έτσι, μπορούν να χρησιμοποιηθούν για προϊόντα διαφορετικών σχημάτων, διαστάσεων και βάρους, εφόσον ο ιμάντας και η κατασκευή έχουν επιλεγεί σύμφωνα με τις απαιτήσεις του φορτίου.

Υπάρχουν επίσης διαφορετικοί τύποι μεταφορικών ταινιών, όπως συστήματα με επίπεδο ιμάντα, αρθρωτό ιμάντα ή ιμάντα με εγκάρσια στοιχεία συγκράτησης, ανάλογα με τις ανάγκες μεταφοράς.

Ένα χαρακτηριστικό παράδειγμα είναι η FTC 03 Ταινία Πλέγματος Μεταφοράς Βάζων της Arrowhead Engineers, η οποία έχει σχεδιαστεί για την ελεγχόμενη μεταφορά γυάλινων βάζων, φιαλών και συσκευασμένων προϊόντων. Διαθέτει ρυθμιζόμενους πλευρικούς οδηγούς που διατηρούν τα προϊόντα σταθερά κατά τη μετακίνησή τους.

Στη βιομηχανία τροφίμων, ιδιαίτερη σημασία έχουν και οι απαιτήσεις υγιεινής. Η FTC 18 Ταινία Πλέγματος, για παράδειγμα, διαθέτει ενσωματωμένο σύστημα αυτόματης πλύσης του ιμάντα και χρησιμοποιείται για τη μεταφορά προϊόντων όπως ο πουρές φρούτων και λαχανικών.

Γενικότερα, οι μεταφορικές ταινίες αποτελούν μια αξιόπιστη επιλογή όταν απαιτούνται ομαλή κίνηση, σταθερή ταχύτητα και σωστή υποστήριξη των προϊόντων.

Μάθετε περισσότερα: Γραμμές παραγωγής τροφίμων: Σχεδιασμός & Βελτιστοποίηση

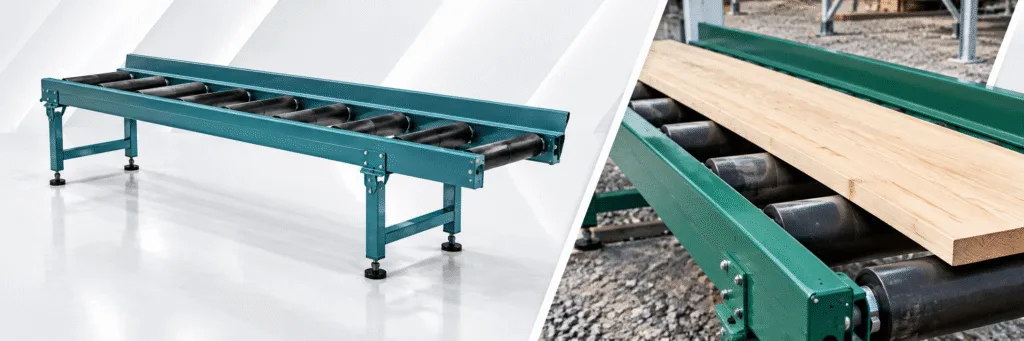

Συστήματα μεταφοράς με ράουλα

Σε αντίθεση με τις μεταφορικές ταινίες, οι ραουλιέρες χρησιμοποιούν μια σειρά από κυλινδρικά ράουλα για τη μετακίνηση των προϊόντων κατά μήκος μιας συγκεκριμένης διαδρομής.

Μπορούν να λειτουργούν με τη βαρύτητα, αξιοποιώντας μια μικρή κλίση ή χειροκίνητη ώθηση, ή να διαθέτουν μηχανισμό κίνησης που περιστρέφει τα ράουλα.

Τα συστήματα αυτά χρησιμοποιούνται συχνά για τη μεταφορά κιβωτίων, παλετών, ξύλινων πλακών και άλλων προϊόντων με σταθερή και σχετικά άκαμπτη επιφάνεια.

Στις μονάδες επεξεργασίας ξύλου, για παράδειγμα, οι ραουλιέρες μεταφέρουν μεγάλες πλάκες από το ένα μηχάνημα στο άλλο, συνδέοντας στάδια κοπής, κατεργασίας και τελικής επεξεργασίας. Η Arrowhead Engineers διαθέτει λύσεις όπως η βιομηχανική ραουλιέρα RLR25, η οποία είναι σχεδιασμένη για τη μεταφορά ξυλείας, MDF και πάνελ μεγάλων διαστάσεων.

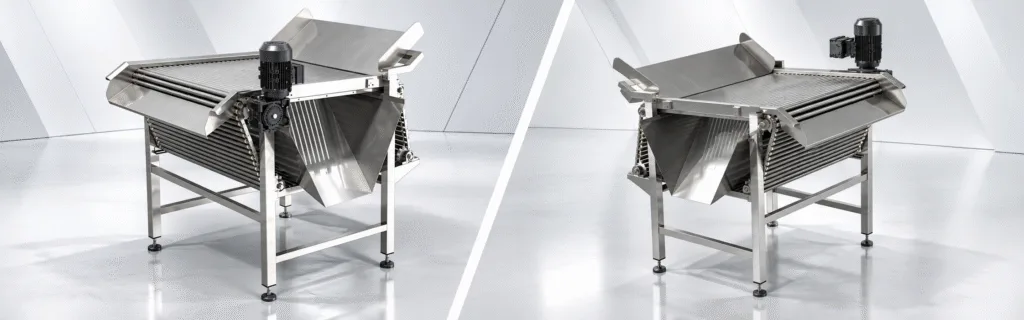

Οι ραουλιέρες έχουν, ωστόσο, και πιο εξειδικευμένες εφαρμογές. Στη βιομηχανία τροφίμων, η FRL10 Ραουλιέρα Κερασιού χρησιμοποιεί περιστρεφόμενα ράουλα που επιτρέπουν στους καρπούς να κινούνται και να περιστρέφονται, διευκολύνοντας τον οπτικό έλεγχο κατά τη διαλογή.

Χρειάζεται, βέβαια, προσοχή στα χαρακτηριστικά του προϊόντος. Μικρά, εύκαμπτα ή ακανόνιστου σχήματος αντικείμενα ενδέχεται να χρειάζονται διαφορετική διάταξη ράουλων ή κάποια άλλη επιφάνεια μεταφοράς, ώστε να διατηρούνται σταθερά.

Μπορεί να σας ενδιαφέρει: Μηχανήματα επεξεργασίας ξύλου: Τι χρειάζεται μια σύγχρονη μονάδα

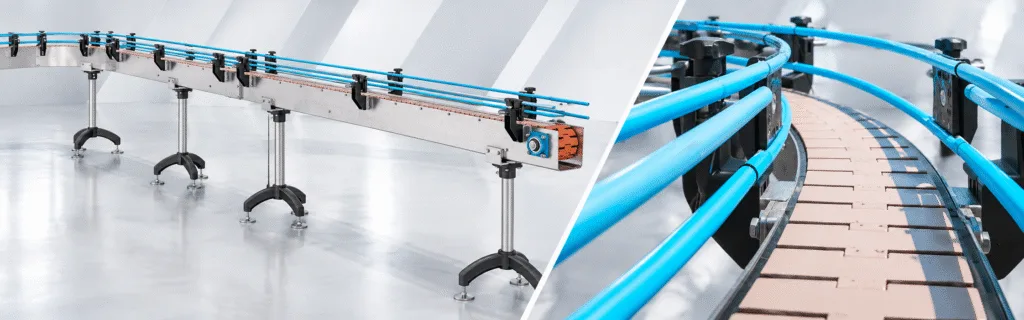

Συστήματα μεταφοράς με αλυσίδα και αρθρωτούς ιμάντες

Όταν οι απαιτήσεις μεταφοράς είναι πιο σύνθετες, τα συστήματα με αλυσίδα ή αρθρωτούς ιμάντες προσφέρουν περισσότερες δυνατότητες προσαρμογής.

Οι μεταφορείς αλυσίδας χρησιμοποιούν κινούμενες αλυσίδες για τη μεταφορά προϊόντων και βαριών φορτίων. Συναντώνται συχνά σε εφαρμογές με παλέτες, βιομηχανικά δοχεία και υλικά που απαιτούν έναν ιδιαίτερα ανθεκτικό μηχανισμό.

Από την άλλη, οι αρθρωτοί πλαστικοί ιμάντες αποτελούνται από συνδεδεμένα επιμέρους στοιχεία που σχηματίζουν μια ενιαία επιφάνεια μεταφοράς. Ανάλογα με την κατασκευή τους, μπορούν να εξυπηρετούν εφαρμογές με συχνό καθαρισμό, ανάγκες αποστράγγισης ή πιο σύνθετες διαδρομές.

Μια συγγενική λύση είναι οι μεταφορείς με πλαστική ερπύστρια, οι οποίοι χρησιμοποιούν αρθρωτούς πλαστικούς συνδέσμους για τη διακίνηση των προϊόντων.

Η FDR 04 & 08 Ταινία Στροφής με Ερπύστρια της Arrowhead Engineers αποτελεί ένα τέτοιο παράδειγμα. Πρόκειται για γωνιακό μεταφορέα που επιτρέπει τη μεταφορά φιαλών, δοχείων και συσκευασμένων προϊόντων κατά την αλλαγή κατεύθυνσης της γραμμής.

Η συγκεκριμένη λύση είναι ιδιαίτερα χρήσιμη σε μονάδες εμφιάλωσης και συσκευασίας, όπου η διαδρομή των προϊόντων πρέπει να προσαρμόζεται στον διαθέσιμο χώρο χωρίς να διακόπτεται η ροή της παραγωγής.

Κεκλιμένα και κατακόρυφα συστήματα μεταφοράς

Δεν βρίσκονται όλα τα στάδια μιας γραμμής παραγωγής στο ίδιο επίπεδο. Σε πολλές εγκαταστάσεις, τα προϊόντα χρειάζεται να μεταφέρονται σε διαφορετικά ύψη ή να τροφοδοτούν εξοπλισμό που βρίσκεται πάνω από το βασικό επίπεδο παραγωγής.

Τα κεκλιμένα μεταφορικά συστήματα χρησιμοποιούν συνήθως ιμάντες με κατάλληλη πρόσφυση ή ειδικά στοιχεία συγκράτησης, ώστε τα προϊόντα να μη γλιστρούν κατά την ανοδική μεταφορά.

Αντίστοιχα, τα κατακόρυφα συστήματα και τα βιομηχανικά ανεβατόρια επιτρέπουν τη μεταφορά μεταξύ διαφορετικών επιπέδων, αξιοποιώντας συχνά καλύτερα τον διαθέσιμο χώρο.

Για παράδειγμα, σε μια μονάδα επεξεργασίας φρούτων, μπορεί να απαιτείται η ανύψωση των προϊόντων προς ένα μηχάνημα πλύσης, διαλογής ή επεξεργασίας.

Η Arrowhead Engineers κατασκευάζει εξοπλισμό όπως το Περιστροφικό Ανεβατόρι Κερασιού, με δυνατότητα προσαρμογής των διαστάσεών του στις ανάγκες κάθε εγκατάστασης.

Η επιλογή του κατάλληλου συστήματος εξαρτάται από τη διαφορά ύψους, τα χαρακτηριστικά του προϊόντος, τον διαθέσιμο χώρο και τον τρόπο τροφοδοσίας και εξόδου των υλικών.

Η σύγκριση ανάμεσα στις ραουλιέρες και τις μεταφορικές ταινίες είναι ένα από τα σημαντικότερα ζητήματα κατά την επιλογή εξοπλισμού για μια γραμμή παραγωγής.

Και τα δύο συστήματα μπορούν να εξασφαλίσουν αποδοτική μεταφορά προϊόντων. Διαφέρουν, όμως, στον τρόπο λειτουργίας και στις εφαρμογές για τις οποίες είναι καταλληλότερα.

Μια μεταφορική ταινία προσφέρει συνεχή επιφάνεια στήριξης. Αυτό την καθιστά ιδιαίτερα χρήσιμη για μικρότερα αντικείμενα, προϊόντα ακανόνιστου σχήματος ή υλικά που χρειάζονται σταθερή υποστήριξη σε όλη τη διαδρομή τους.

Αντίθετα, η ραουλιέρα στηρίζει τα προϊόντα σε διαδοχικά σημεία επαφής με τα ράουλα. Συνήθως προτιμάται για άκαμπτα φορτία, κιβώτια, παλέτες και μεγάλες πλάκες, ειδικά όταν απαιτείται εύκολη φόρτωση, εκφόρτωση ή προσωρινή συγκέντρωση προϊόντων.

Διαφορές υπάρχουν και στη συντήρηση. Στις μεταφορικές ταινίες χρειάζεται έλεγχος της ευθυγράμμισης, της τάνυσης και της κατάστασης του ιμάντα, ενώ στις ραουλιέρες η προσοχή στρέφεται κυρίως στα ράουλα, τα ρουλεμάν και τους μηχανισμούς κίνησης.

Πώς μπορείτε, λοιπόν, να καταλάβετε ποια λύση ταιριάζει περισσότερο στη δική σας εγκατάσταση;

Πριν αποφασίσετε, αξίζει να εξετάσετε ορισμένες βασικές παραμέτρους:

• Χαρακτηριστικά προϊόντος: Βάρος, διαστάσεις, σχήμα, σταθερότητα και ευαισθησία στη μηχανική επαφή.
• Παραγωγική δυναμικότητα: Απαιτούμενος όγκος παραγωγής, ταχύτητα μεταφοράς και ανάγκες προσωρινής συγκέντρωσης προϊόντων.
• Διάταξη εγκατάστασης: Διαθέσιμος χώρος, υψομετρικές διαφορές, αλλαγές κατεύθυνσης και σύνδεση με τα υπάρχοντα μηχανήματα.
• Συνθήκες λειτουργίας: Υγρασία, θερμοκρασία, σκόνη, απαιτήσεις καθαρισμού και κανόνες υγιεινής.
• Συντήρηση και ενσωμάτωση: Πρόσβαση στα εξαρτήματα, δυνατότητα αντικατάστασής τους, ασφάλεια και συμβατότητα με τους υπάρχοντες αυτοματισμούς.

Όλοι αυτοί οι παράγοντες πρέπει να λαμβάνονται υπόψη κατά τον σχεδιασμό ενός βιομηχανικού συστήματος μεταφοράς. Άλλωστε, ο στόχος δεν είναι απλώς να μετακινούνται τα προϊόντα από ένα σημείο σε άλλο, αλλά να εξασφαλίζεται μια σταθερή και αξιόπιστη ροή σε ολόκληρη την παραγωγική διαδικασία.

Διαβάστε επίσης: Μηχανήματα βιομηχανίας τροφίμων: Πώς να επιλέξετε τον σωστό εξοπλισμό και τι να προσέξετε

Κάθε βιομηχανική εγκατάσταση έχει τις δικές της ανάγκες. Ένα σύστημα που έχει σχεδιαστεί για τη μεταφορά γυάλινων βάζων δεν μπορεί απαραίτητα να καλύψει τις απαιτήσεις μιας μονάδας επεξεργασίας ξύλου ή μιας γραμμής διαλογής φρούτων.

Γι’ αυτό και η επιλογή του κατάλληλου εξοπλισμού συχνά απαιτεί κάτι περισσότερο από μια απλή σύγκριση τεχνικών χαρακτηριστικών.

Στην Arrowhead Engineers, προσεγγίζουμε τον σχεδιασμό κάθε συστήματος μεταφοράς εξετάζοντας τις πραγματικές ανάγκες της εφαρμογής. Λαμβάνουμε υπόψη τα χαρακτηριστικά των προϊόντων, την παραγωγική δυναμικότητα, τους περιορισμούς της εγκατάστασης και τη δυνατότητα σύνδεσης με τον υπάρχοντα εξοπλισμό.

Η εμπειρία μας περιλαμβάνει μεταφορικές ταινίες, ραουλιέρες, εξειδικευμένα μηχανήματα μεταφοράς και ολοκληρωμένες λύσεις διακίνησης υλικών για τη βιομηχανία τροφίμων και την επεξεργασία ξύλου.

Μέσα από τη μηχανολογική μελέτη, τον σχεδιασμό και την κατασκευή, αναπτύσσουμε λύσεις που υποστηρίζουν την ομαλή ροή των υλικών, την αξιόπιστη λειτουργία του εξοπλισμού και τις μακροπρόθεσμες ανάγκες κάθε παραγωγικής μονάδας.

Είτε σχεδιάζετε μια νέα γραμμή παραγωγής είτε θέλετε να βελτιώσετε μια υπάρχουσα εγκατάσταση, το πρώτο βήμα είναι να επιλέξετε ένα σύστημα που ανταποκρίνεται πραγματικά στις απαιτήσεις της διαδικασίας σας.
